计算机组成原理-学习笔记7-存储器

Lecture 7 存储器

1.存储器概念

存储器由一定数量单元构成

每个单元可被唯一标识

每个单元都能储存一个数值

  • 地址：单元的唯一标识符
  • 地址空间：单元总数（标识符总数）
  • 寻址能力：储存在每个单元中的信息的位数
    • 大多数存储器是字节（8）寻址的，而执行科学计算的计算机通常是64位寻址的

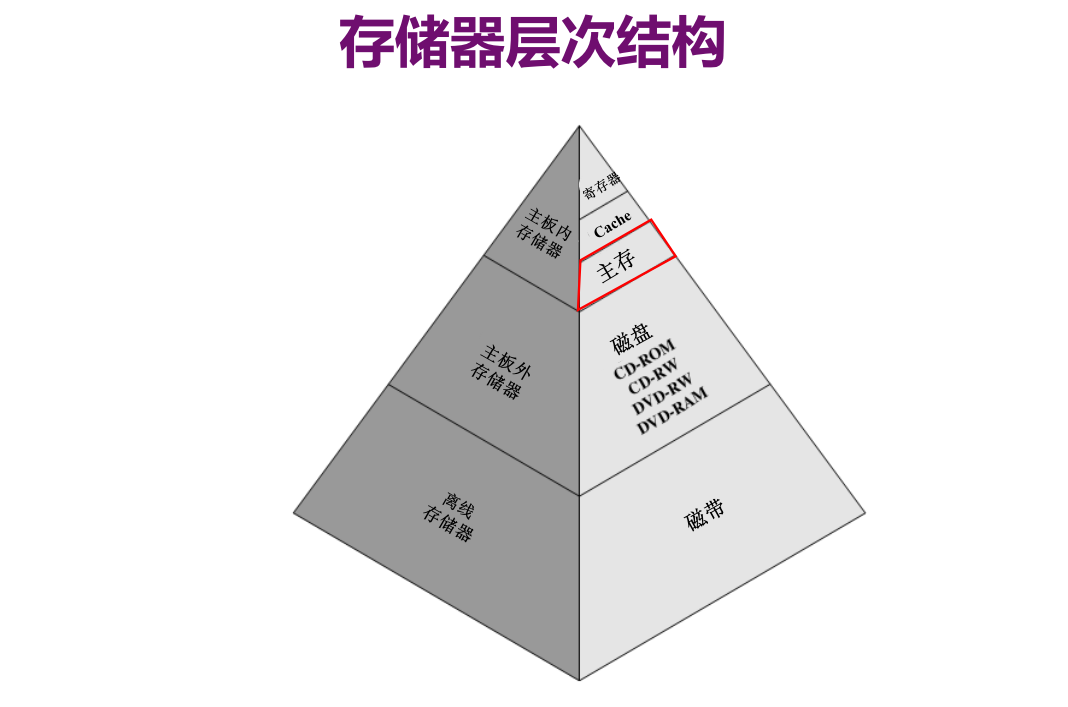

2.层次结构

原因：达到容量和速度间的平衡。成本的约束

image-20221020162140913

3.半导体存储器

目前的主流做法。半导体芯片

  • 半稳态：类似弹簧

位元：

  • 基本元件。存储1位数据

  • 特性

    • 呈现两种稳态（或半稳态）：分别表示二进制的0和1

    • 它们能够至少被写入（write）数据一次：用来设置状态

    • 它们能够被读取（read）来获得状态信息

image-20221020162749697

image-20221020162924146

RAM的写、擦除效率相对EPROM最高

3.1 RAM Random-Access Memory

  • Random 随机访问：对存储器中任意数据访问花费时间 与数据所在位置无关
  • 特性：
    • 可以简单快速读写
    • 易失的（Volatile）
  • 类型：SRAM / DRAM 静态 / 动态

SRAM

image-20221020164747124

  • RS触发器：即锁存器。储存一个1/0。
  • T1 T2为1时联通，T3 T4为0时连通

读：CS=0 RW = 1

写：CS=1 RW = 0

WL始终为1，BL由CS、RW决定

一个SRAM位元，共需要6个晶体管,成本较高。

DRAM

image-20221020165342433

放大器补充电荷

SRAM和DRAM对比

image-20221020165629786

根据优缺点应用：SRAM常用于Cache, DRAM常用于内存条

3.2 ROM与PROM 只读存储器

Read Only。

ROM

  • 特性:
    • 非易失的，断电后信息仍保存
    • 可读，不可写入数据
  • 无出错处理机会
  • 用户无法写入数据：唯一的数据写入机会在出厂时完成

PROM

  • 非易失的

  • 只能被写入一次

    • 写过程是用电信号执行
    • 需要特殊设备来完成写或“编程”过程

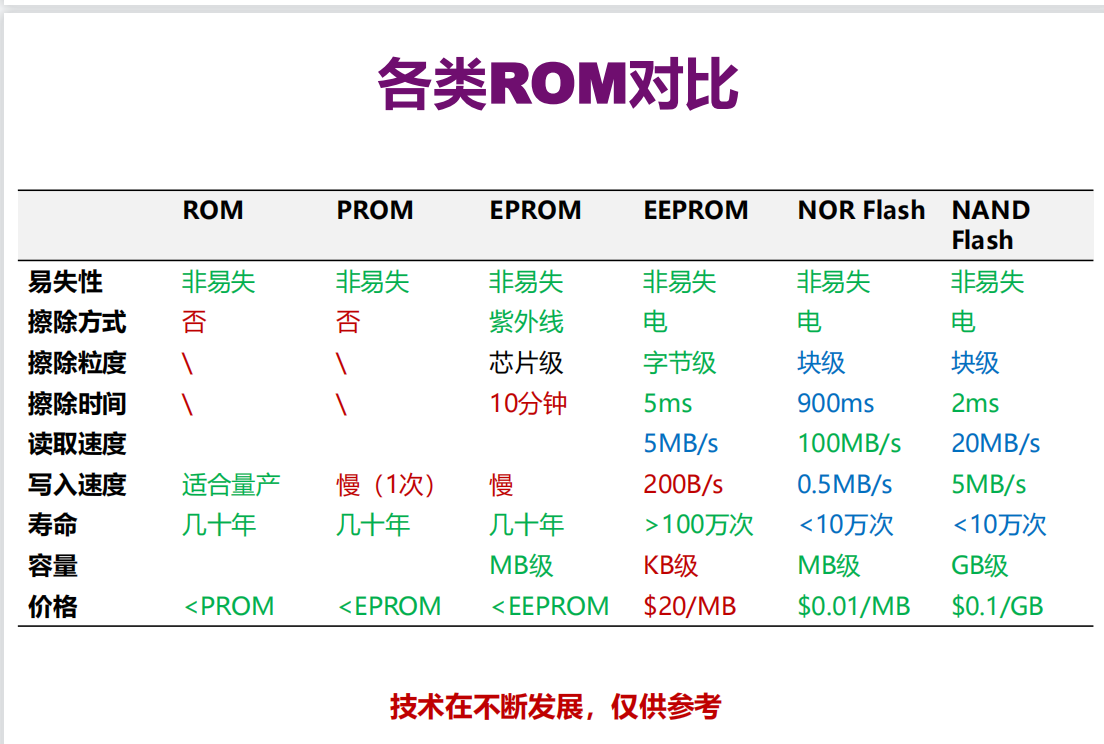

3.3 EPROM光可擦除 EEPROM电可擦除 快闪储存器

• Read-Mostly Memory

• 特性

​ • 非易失的

​ • 写操作与读操作相比，较为困难

• 应用

​ • 读操作比写操作频繁得多的场景

• 类型

​ • EPROM

​ • EEPROM

​ • Flash memory

image-20221103111650302

4.从存储位元到主存储器

位元->寻址单元->储存阵列->芯片 ➔ 模块组织 ➔ 主存

4.1如何寻址

寻址单元（Addressable unit）：由若干相同地址的位元组成

  • 位元 比特指二进制中的一位

寻址模式

• 字节（Byte）：常用

• 字（Word）

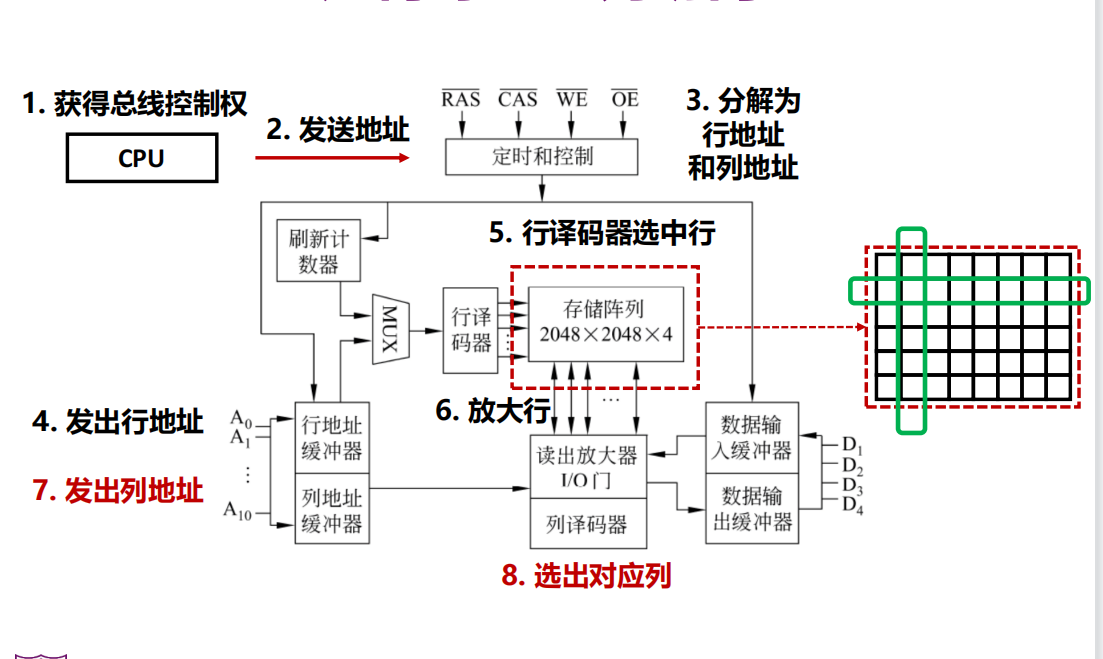

存储阵列（Memory Array）：由大量寻址单元组成

image-20221103112534056

4.2 如何刷新

约束：刷新会占用片选线、地址线、地址译码器

• 集中式刷新（Centralized refresh）

​ • 停止读写操作，并逐行刷新

​ • 刷新时无法操作内存（死区）

• 分散式刷新（Decentralized refresh）

​ • 在每个存储周期中，当读写操作完成时进行刷新

​ • 一次读写刷新一行，逐行刷新

​ • 会增加每个存储周期的时间

• 异步刷新（Asynchronous refresh）

​ • 每一行各自以固定间隔（小于最大刷新周期，毫秒级）刷新

​ • 将DRAM的刷新安排在CPU对指令的译码阶段，可有效避免死区

​ • 效率高：常用

4.3 DRAM架构

问题：传统DRAM是异步的

​ • 传统的DRAM芯片受到其内部架构和与处理器内存总线接口的限制

​ • 处理器向内存提供地址和控制信号，表示内存中特定单元的一组数据应该被读出或写入DRAM

​ • DRAM执行各种内部功能，如激活行和列地址线的高电容，读取数据，以及通过输出缓冲将数据输出，处理器只能等待这段延迟，即存取时间

​ • 延时后，DRAM才写入或读取数据

• 解决：高级DRAM架构是同步的

​ • 同步DRAM（Synchronous DRAM, SDRAM）

​ • 双速率SDRAM（Double-Data-Rate SDRAM，DDR SDRAM / DDR）

DDR SDRAM

Double Data Rate：每个时钟周期发送两次数据，一次在时钟脉冲的上升沿，一次在下降沿。

优化：1、增加操作频率。2、增加预取缓冲区

主要提升的是带宽。

4.4 模块组织

储存阵列->芯片 ➔ 模块组织 ➔ 主存

  • 位扩展(每字的位)：地址线不变，数据线增加
    • 使用 8 块 4K*1 bit 的芯片组成 4K*8 bit的存储器
    • 需增加7根数据线
  • 字扩展(含多少字)：地址线增加，数据线不变
    • 使用 4 个 16K *8 bit 的芯片组成 64K*8 bit 的存储器
    • 需增加2根地址线 (log2[（64/16）])
      • 地址是寻字的
  • 字、位同时扩展：地址线增加，数据线增加
    • 使用 8 个 16K*4 bit 的芯片组成 64K*8 bit 的存储器

image-20221103120054038

(左侧地址线，右侧数据线)
